PE废旧PE车辙剂颗粒代加工_PE抗车辙剂双螺杆造粒代加工

PE抗车辙剂颗粒代加工_定制化PE车辙剂颗粒代加工

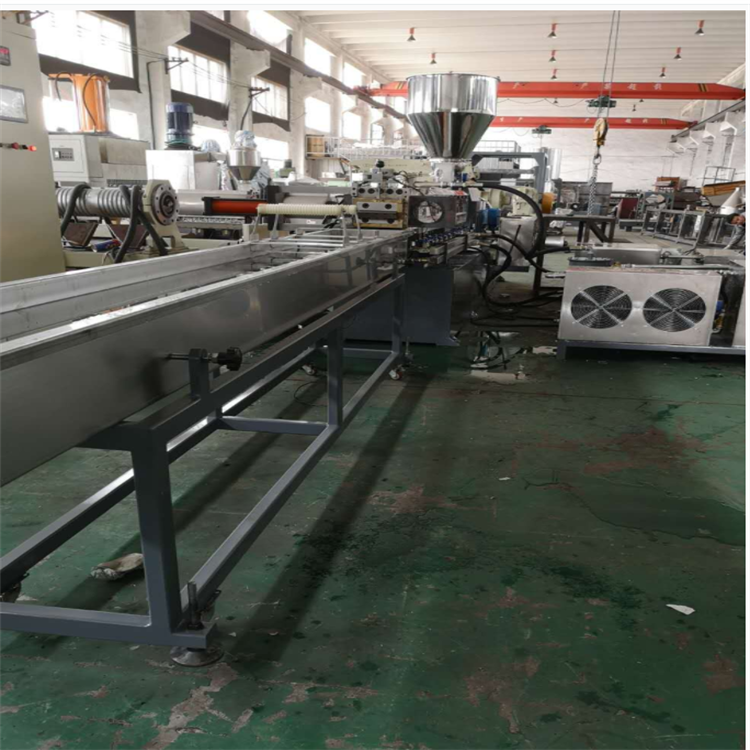

1. 代加工工艺流程：先验收SEBS原料并抽样检测熔体流动速率，接着在70 - 80℃下干燥2 - 3小时至含水率低于0.1%；随后按配方精准称量原料，经高速混合机先低速预混再高速混合至均匀；再用双螺杆挤出机塑化输送，PE抗车辙剂颗粒代加工挤出后通过水下或风冷切粒机切成2 - 4mm颗粒；后冷却至40℃以下，经振动筛选除不合格品后即可包装。

2. 配方：核心原料为SEBS，搭配增塑剂（如白油）、填充剂（碳酸钙等）、抗氧化剂等。例如某抗开裂配方中，沥青70 - 90份搭配SEBS颗粒15 - 20份，还可加入空心玻璃微珠制成核壳结构颗粒，同时辅以聚乙烯醇纤维、偶联剂等提升与沥青的结合效果。

3. 加工温度：干燥阶段温度70 - 80℃；PE抗车辙剂颗粒代加工双螺杆挤出机分段控温，一区150 - 160℃，逐区升温至五区190 - 200℃，模头温度190 - 200℃；切粒后冷却水温控制在15 - 25℃，风冷需将颗粒温度降至40℃以下。

4. 应用领域：核心用于道路沥青改性PE抗车辙剂颗粒代加工，像高速公路、市政主干道、桥梁铺装等场景，能提升路面抗老化、抗高低温开裂及抗车辙能力；也可用于道路相关的建筑密封剂、防水涂层，此外还可延伸用于与基建配套的电线电缆护套等领域。
